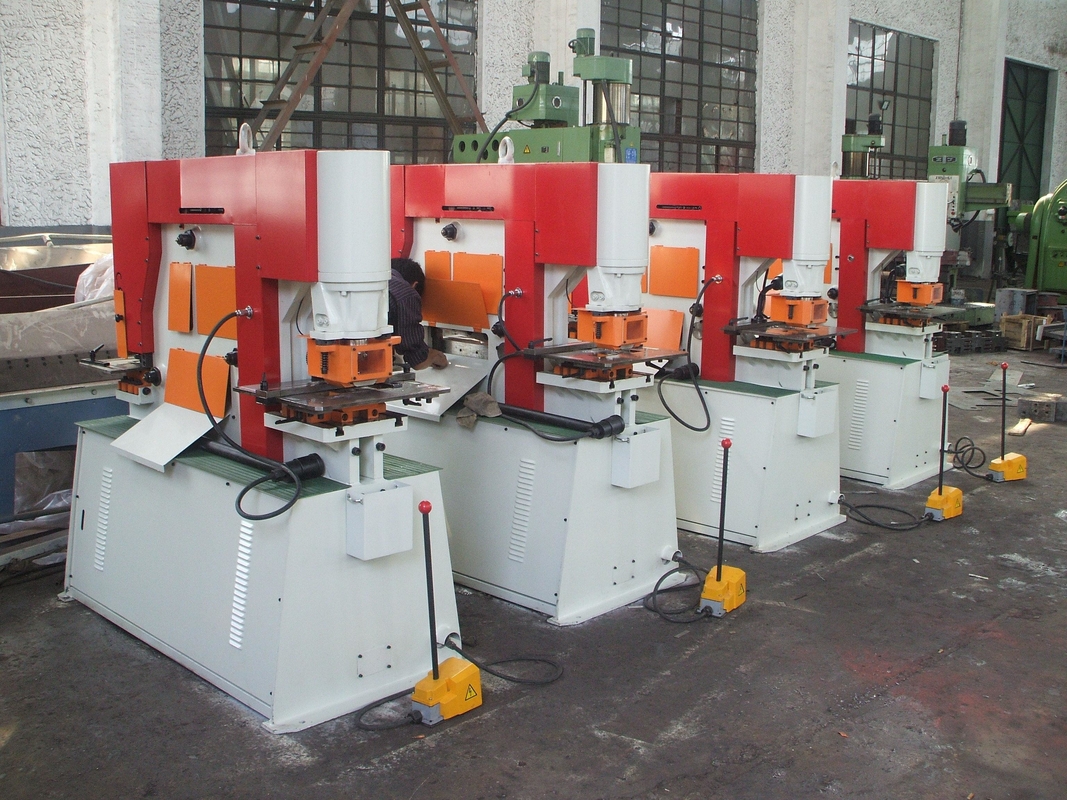

Il lavoratore idraulico Q35y-20 del ferro inclina la perforazione ovale del foro del quadrato rotondo d'acciaio

Operaio siderurgico, macchina idraulici della perforazione della pressa a cesoia, per la perforazione ovale dell'acciaio di angolo e di foro del quadrato rotondo

La serie idraulica del lavoro del ghisa del grado industriale ha una vasta gamma di funzioni compreso: perforazione del tondo, del quadro e dei fori rotondi lunghi; perforazione dei piatti d'acciaio, delle barre piane, degli angoli, dei c-canali e dei h-fasci; piegamento dei piatti d'acciaio; tosatura, scanalando e piegamento degli angoli; tosatura/taglio delle barre piane, rotonde e quadrate, dei c-canali, dei segnali e dei t-fasci; piegamento degli angoli e delle scanalature del tubo.
Attrezzatura standard: dado e manica trasformista, braccio quadrato con la scala, calibro posteriore elettronico, tavola di misurazione con la fermata, sedile di perforazione, dispositivo di sicurezza, ecc. La macchina idraulica di esercizio di serie versatile è la prima scelta per il vostro macchinario sostenente. Inoltre, tutte le componenti sono del più di alta qualità in termini di sicurezza, funzionalità, prestazione e manutenzione.
Le nostre macchine sono progettate con la maggior parte della tecnologia avanzata ed offrono i vantaggi dell'operazione facile, del consumo basso e dei costi di mantenimento bassi. Possiamo anche offrire le soluzioni su misura per migliorare il raduno i bisogni dei nostri clienti.

Descrizione di prodotti

MODELLO	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30
PERFORAZIONE
Pressione di perforazione	55Ton	75 tonnellate	110 tonnellate	140 tonnellate
Capacità di perforazione	¢22 x 20	¢26 x 22	¢31 x 27	¢36 x 32
(Spessore del diametro x)	¢50 x 9	X12 ¢50	¢50 x 17	¢50 x 23
Profondità della gola	300	355	400	600
					:
Perforazione della flangia di Manica (altezza)	180	180	180	180
Lunghezza di colpo massima	100	100	100	100
Cicli/minuto (colpo di 20mm)	30	30	28	40
Altezza di lavoro fino al dado	950	1050	1050	1120
PIANAMENTE TOSANDO
Taglio di Antivari piano	350 x 15	460 x 15	610 x 18	600 x 20
(Spessore di larghezza x)	240 x 20	300 x 20	400 X.25	400 x 30
Lunghezza della lama	410	485	620	610
Disposizione della staffa angolare	70	75	90	100
Altezza di lavoro	910	926	920	920
INCLINI LA TOSATURA
Alla tosatura 90º	130 x 130 x 13	152 x 152 x 13	152 x 152 x 18	205 x 205 x 18
Alla tosatura del mitra 45º	60 x 60x 6	60 x60 x 6	70 x 70 x 7	70 x 70 x 7
Altezza di lavoro	1115	1165	1185	1185
TOSATURA DI ANTIVARI
Taglio del tondino	¢45	¢50	¢60	¢65
Taglio di Antivari quadrato	40 x 40	50 x 50	50 x 50	55 x 55
Taglio di Manica	130*	152*	180*	203*
Taglio del segnale	130*	152*	180*	203*
Altezza di lavoro	1220	1270	1310	1370
DENTELLATURA
Notcher rettangolare (W x D x T)	50,8 x 90 x 9	X12 50,8 x 90	63,5 x 90 x 13	63,5 x 90 x 16
V-Notcher (lato del lato x x T)	90 x 90 x 10*	90 x 90 x12*	105 x 105 x 13*	105 x 105 x 16*
Grande V-Notcher (lato del lato x x T)	145 x 145 x 8*	145 x 145 x 10*	145 x 145 x 13*	145 x 145 x 13*
Altezza di lavoro	910	926	920	920
LAVORAZIONE CON UTENSILI SPECIALE
Singola Vee Press Brake (W x T)	250 x 15*	250 x 15*	250 x 20*	250 x 20*
Vee Press Brake multi- (W x T)	500 x 5*	500 x 5*	700 x 5*	700 x 5*
Inclini il piegamento	102 x 6*	102 x 8*	102 x 13*	102 x 13*
Convogli la dentellatura	¢114*	¢114*	¢114*	¢114*
ALTRO
Motore	4 chilowatt	5,5 chilowatt	7,5 chilowatt	11 chilowatt
Otto netti (aprile.)	1600 chilogrammi	1800kh	3800kg	4800kg
					:
Peso lordo (aprile.)	1800kg	2000kg	4000kg	5000kg
Dimensioni della macchina (aprile.)	1710x800x1770	1860x800x1900	2360x960x2090	2720x1040x2300
(L x W x H)

Specifiche

Nome	Singola punzonatrice idraulica
Max. Cutting Thickness (millimetri)	16 millimetri
Livello automatico	Manuale
Angolo di taglio	90
Lunghezza della lama (millimetri)	25 millimetri
Viaggio di Backgauge (millimetri)	10 - 80 millimetri
Profondità della gola (millimetri)	300 millimetri
Circostanza	Nuovo
Marca commerciale	DC40Y
Potere (chilowatt)	4 chilowatt
Peso (chilogrammi)	1400 CHILOGRAMMI
Luogo d'origine	La Cina
Tensione	380-400v
Dimensione (L*W*H)	1650*750*1800mm
Certificazione	Ce
Garanzia	1 anno
Relazione sull'esperimento del macchinario	Fornito
Video uscente-ispezione	Fornito
Componenti del centro	Motore, pompa

è il nostro motto per tenere ogni molto tempo di vita cooperativa di relazioni, ci seleziona, seleziona l'accesso al vostro successo!
