Dettagli:
|
Larghezza di taglio massima (millimetri): | Altro | Max. Cutting Thickness (millimetri): | 16 millimetri |
---|---|---|---|
Livello automatico: | Manuale | Angolo di taglio: | 90 |
Lunghezza della lama (millimetri): | 25 millimetri | Viaggio di Backgauge (millimetri): | 10 - 80 millimetri |
Profondità della gola (millimetri): | 300 millimetri | Peso (chilogrammi): | 1400 CHILOGRAMMI |
Tensione: | 380-400V | Dimensione (l*w*h): | 1650*750*1800mm |
Punti di vendita chiave: | Prezzo competitivo | Industrie applicabili: | Officine riparazioni del macchinario, altra |
Posizione della sala d'esposizione: | Il Regno Unito | Tipo commercializzante: | Prodotto ordinario |
Componenti del centro: | Motore, pompa | Nome: | Singola punzonatrice idraulica |
Servizio di assistenza al cliente fornito: | Pezzi di ricambio liberi, installazione del campo, incaricante e preparantesi, supporto online, vide | Dopo servizio della garanzia: | Video supporto tecnico, supporto online, servizio dei pezzi di ricambio, di manutenzione sul campo e |
Posizione di servizio locale: | Il Regno Unito, Francia | Porto: | Shanghai |
Evidenziare: | Q35Y-16,taglio del metallo dell'operaio siderurgico 55Ton,tagliatrice idraulica della perforazione |

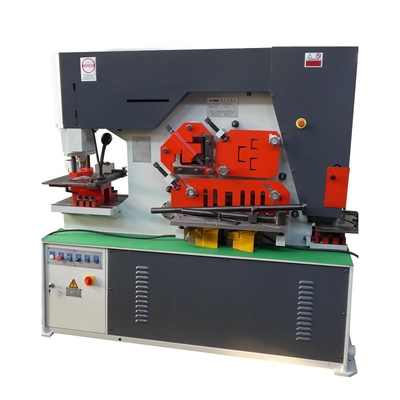

Manuale di fabbricazione professionale 380-400 v Idraulico Ironworker Punch and Shear Machine Punching Shearing
Principali funzioni e caratteristiche
- Punzonatrice idraulica a doppio cilindro e cesoia
- Cinque stazioni indipendenti per punzonatura, cesoia, intagliatrice, sezionatura
- Grande tavolo da punzonatura con supporto multiuso
- Blocco tavola rimovibile per applicazioni di punzonatura a sbalzo / flangia del travetto
- Supporto universale per stampi, supporto per punzone facile da cambiare montato, adattatori per punzoni forniti
- Stazione di coltura monoblocco solida angolare, rotonda e quadrata
- Stazione di intaglio posteriore, inching a bassa potenza e corsa regolabile alla stazione di punzonatura
- Sistema di lubrificazione centralizzata a pressione
- Quadro elettrico con elementi di protezione da sovraccarico e comandi integrati
- Pedale mobile di sicurezza
MODELLO
|
Q35Y-16
|
Q35Y-20
|
Q35Y-25
|
Q35Y-30
|
PUGNATURA
|
|
|
|
|
Pressione di punzonatura
|
55 tonnellate
|
75 tonnellate
|
110 tonnellate
|
140 tonnellate
|
Capacità di punzonatura
|
¢22 x 20
|
¢26 x 22
|
¢31 x 27
|
¢36 x 32
|
(Diametro x Spessore)
|
¢50 x 9
|
¢50 x 12
|
¢50 x 17
|
¢50 x 23
|
Profondità della gola
|
300
|
355
|
400
|
600
|
:
|
|
|
|
|
|
|
|
|
|
Punzonatura della flangia del canale (altezza)
|
180
|
180
|
180
|
180
|
MassimoLunghezza del tratto
|
100
|
100
|
100
|
100
|
Cicli/Min.(corsa 20 mm)
|
30
|
30
|
28
|
40
|
Altezza di lavoro fino a morire
|
950
|
1050
|
1050
|
1120
|
TAGLIO PIATTO
|
|
|
|
|
Cesoia per barre piatte
|
350 x 15
|
460x15
|
610 x 18
|
600 x 20
|
(Larghezza x Spessore)
|
240 x 20
|
300 x 20
|
400 x 25
|
400 x 30
|
Lunghezza della lama
|
410
|
485
|
620
|
610
|
Rifinitura della flangia ad angolo
|
70
|
75
|
90
|
100
|
Altezza di lavoro
|
910
|
926
|
920
|
920
|
TAGLIO ANGOLARE
|
|
|
|
|
A 90º di taglio
|
130x130x13
|
152x152x13
|
152x152x18
|
205x205x18
|
A 45º Taglio obliquo
|
60 x 60 x 6
|
60x60x6
|
70 x 70 x 7
|
70 x 70 x 7
|
Altezza di lavoro
|
1115
|
1165
|
1185
|
1185
|
TAGLIO BARRA
|
|
|
|
|
Cesoia per barre tonde
|
¢45
|
¢50
|
¢60
|
¢65
|
Cesoia per barre quadrate
|
40 x 40
|
50 x 50
|
50 x 50
|
55x55
|
Taglio del canale
|
130*
|
152*
|
180*
|
203*
|
Taglio del raggio
|
130*
|
152*
|
180*
|
203*
|
Altezza di lavoro
|
1220
|
1270
|
1310
|
1370
|
TACCO
|
|
|
|
|
Notcher rettangolare (L x P x T)
|
50,8 x 90 x 9
|
50,8 x 90 x 12
|
63,5 x 90 x 13
|
63,5 x 90 x 16
|
V-Notcher (Lato x Lato x T)
|
90 x 90 x 10*
|
90 x 90 x 12*
|
105 x 105 x 13*
|
105 x 105 x 16*
|
V-Notcher grande (lato x lato x T)
|
145 x 145 x 8*
|
145 x 145 x 10*
|
145 x 145 x 13*
|
145 x 145 x 13*
|
Altezza di lavoro
|
910
|
926
|
920
|
920
|
UTENSILI SPECIALI
|
|
|
|
|
Pressa piegatrice a V singola (L x T)
|
250 x 15*
|
250 x 15*
|
250 x 20*
|
250 x 20*
|
Pressa piegatrice multi-V (L x T)
|
500 x 5*
|
500 x 5*
|
700 x 5*
|
700 x 5*
|
Piegatura ad angolo
|
102 x 6*
|
102 x 8*
|
102 x 13*
|
102 x 13*
|
Intaglio del tubo
|
¢114*
|
¢114*
|
¢114*
|
¢114*
|
ALTRO
|
|
|
|
|
Il motore
|
4 Kw
|
5,5 Kw
|
7,5 Kw
|
11 Kw
|
Netto otto (aprile)
|
1600 kg
|
1800 km
|
3800 kg
|
4800 kg
|
|
|
|
|
|
|
|
|
|
|
:
|
|
|
|
|
|
|
|
|
|
Peso lordo (aprile)
|
1800 kg
|
2000 kg
|
4000 kg
|
5000 kg
|
|
|
|
|
|
Dimensioni macchina (aprile)
|
1710x800x1770
|
1860x800x1900
|
2360x960x2090
|
2720x1040x2300
|
(L x P x A)
|
|
|
|
|
Nome
|
Punzonatrice idraulica singola
|
MassimoSpessore di taglio (mm)
|
16 mm
|
Livello automatico
|
Manuale
|
Angolo di taglio
|
90
|
Lunghezza lama (mm)
|
25 mm
|
Corsa del registro posteriore (mm)
|
10 - 80 mm
|
Profondità della gola (mm)
|
300 mm
|
Condizione
|
Nuovo
|
Marchio
|
DC40Y
|
Potenza (kW)
|
4kW
|
Peso (kg)
|
1400 KG
|
Luogo d'origine
|
Cina
|
Voltaggio
|
380-400v
|
Dimensione (L*W*H)
|
1650*750*1800 mm
|
Certificazione
|
ce
|
Garanzia
|
1 anno
|
Rapporto di prova del macchinario
|
Fornito
|
Video ispezione in uscita
|
Fornito
|
Componenti principali
|
Motore, pompa
|
