Dettagli:
|
| TAGLIATRICE DEL PIATTO: | TAGLIO IDRAULICO DI CNC | Tensione: | 220V/380V |
|---|---|---|---|
| nome: | macchina di taglio | Sistema di controllo: | Controllo di Estun E21 NC |
| Taglio del materiale: | Metallo della lega | Nome di prodotto: | macchina di taglio idraulica di CNC |
| Tipo: | Tagliatrice della lamina di metallo | ||
| Evidenziare: | ghigliottina 4mm di Nc della macchina del taglio del ferro 3.3t,Macchina del taglio di LAMI-NOVA per il taglio del ferro,macchina 12mm del taglio 3.3t |
||

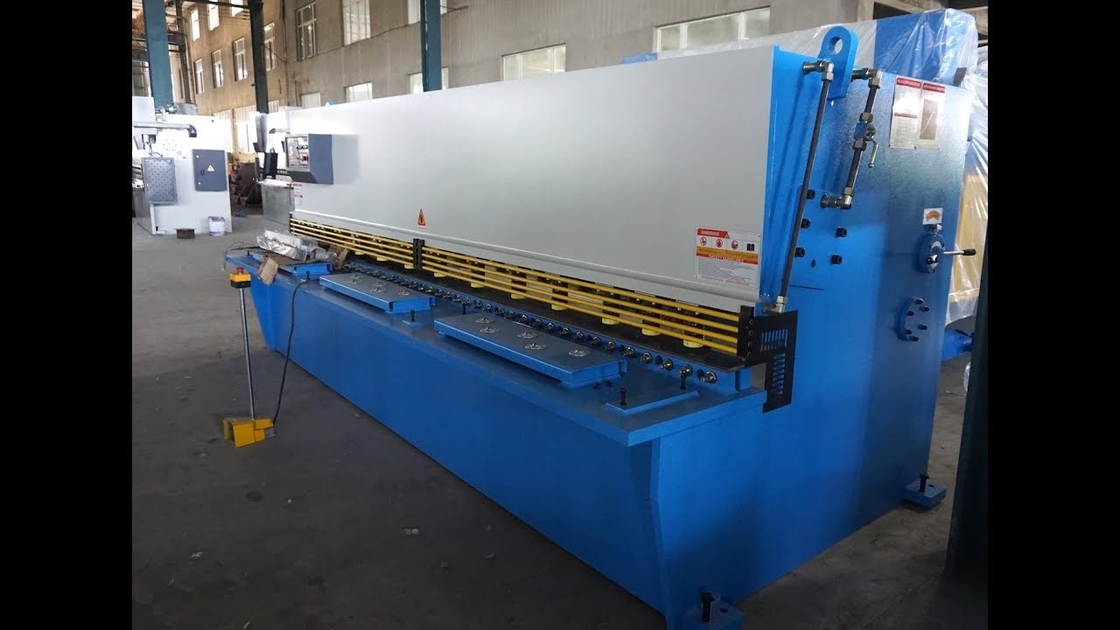

macchina di taglio del piatto idraulico 12mm della lamiera di ferro di 4mm 6mm 8mm, macchina di taglio della lamiera sottile di NC
La struttura della struttura della macchina di taglio adotta la saldatura tutto acciaio; l'quattro-angolo ed otto-ha parteggiato rotaie di guida ad angolo retto ha l'alta precisione, la buona rigidità e precaricamento idraulico. Il circuito idraulico adotta la valvola integrata plugin bidirezionale e può essere fornito di visualizzatore digitale del colpo, di dispositivo di protezione fotoelettrico e di banco da lavoro mobile. La macchina di taglio ha funzione di doppio azione del cursore superiore ed abbassa il cuscinetto idraulico ed il colpo di pressione di esercizio può essere premuto all'interno dell'immagine specificata. Il processo richiede l'adeguamento e l'operazione è semplice e centralizzata facendo uso dei bottoni.
La struttura completamente saldata adottata, lo sforzo eliminato vibrazione, l'alta rigidità, l'idraulico di azionamento, il sistema di ritorno del cilindro dell'azoto, il dispositivo di regolazione robusto e durevole, della lama di lacuna e l'aggiustamento di precisione possono essere azionati facilmente, linea d'ombra per il buon taglio, cellule fotoelettriche alle parti posteriori delle macchine come guardia della protezione all'operatore e l'altra gente, il colpo del backgauge sarà controllato ed indicato da E21 NC, il backgauge viene con il contenitore di riduttore
Il singolo o colpo continuo è alla vostra opzione, la porta elettrica aperta, macchina smetterà di lavorare, serbatoio dell'olio e porta di gabinetto elettrica prossimi con le guarnizioni di gomma, gola prossima con la copertura
La piastra di sostegno anteriore prossima con le palle, così, facilita alimentare il piatto
| modello | lunghezza di taglio (millimetri) | tagliando spessore (45 Kgs/mm2) | taglio dello spessore (70kkgs/mm2 | angolo di inclinazione (fisso) | No. dei colpi/min | profondità della gola | No. di mantengono le prese | stroek posteriore del calibro |
dimensione posteriore del calibro (X) (mini striscia tagliente) |
potere del motore (Chilowatt) |
capacità dell'olio | *width del length*height | altezza sotto il pavimento | peso approssimativo (t) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
