Dettagli:
|
| TAGLIATRICE DEL PIATTO: | TAGLIO IDRAULICO DI CNC | Dimensione (L*W*H): | 3900*2150*2250,3850*1990*2050mm |
|---|---|---|---|
| Larghezza di taglio massima (millimetri): | 3200, 4000,6000,2500 | Punti di vendita chiave: | Alta precisione, alta produttività, |
| Sistema di controllo: | Controllo di Estun E21 NC | Taglio del materiale: | Metallo della lega |
| Nome di prodotto: | macchina di taglio idraulica di CNC | ||
| Evidenziare: | Macchina di taglio di LAMI-NOVA NC idraulica,Macchina di taglio di LAMI-NOVA 6mm NC,manuale di 3.3t Qc12k-6x3200 |
||

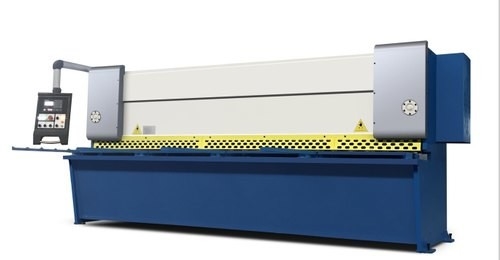

Macchina di taglio tagliente idraulica IDRAULICA di piegatura di CNC della lamiera sottile e del piatto della MACCHINA del TAGLIO di CNC
Calibro posteriore motorizzato servo:
Sistema del calibro della parte posteriore 1.CNC con l'ascissa dalle servo assi con comando a motore della vite della palla di CA e sui cuscinetti lineari
2. Il calibro posteriore ha abbastanza bene la forza e rigidità meccaniche con la struttura carro armato tipa del calibro.
3. Vite di alta precisione della palla e binario di guida lineare. La progettazione particolare della dito-fermata, ingrandice la gamma di calibro posteriore.
Parti e dispositivo di protezione elettrici:
1. Apparecchiatura a bassa tensione di Siemens o di Schneider. Conformemente alle norme internazionali, sicurezza affidabile, lunga vita, buona
l'abilità anti-interferenza, un'unità di radiazione è gabinetto elettrico andato d'accordo.
2. Recinto protettivo e l'interruttore di sicurezza per assicurare la sicurezza di operazione. Abbia un commutatore di pedale mobile della unico mano, facile da operare.
3. La protezione leggera dello schermo o la protezione del laser è facoltativa.
| modello | lunghezza di taglio (millimetri) | tagliando spessore (45 Kgs/mm2) | taglio dello spessore (70kkgs/mm2 | angolo di inclinazione (fisso) | No. dei colpi/min | profondità della gola | No. di mantengono le prese | stroek posteriore del calibro |
dimensione posteriore del calibro (X) (mini striscia tagliente) |
potere del motore (Chilowatt) |
capacità dell'olio | *width del length*height | altezza sotto il pavimento | peso approssimativo (t) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
