Dettagli:
|
| TAGLIATRICE DEL PIATTO: | TAGLIO IDRAULICO DI CNC | Tensione: | 220V/380V |
|---|---|---|---|
| Dimensione (L*W*H): | 3900*2150*2250,3850*1990*2050mm | Larghezza di taglio massima (millimetri): | 3200, 4000,6000,2500 |
| Punti di vendita chiave: | Alta precisione, alta produttività, | Sistema di controllo: | Controllo di Estun E21 NC |
| Nome di prodotto: | macchina di taglio idraulica di CNC | Tipo: | Tagliatrice della lamina di metallo |
| Componenti del centro: | Sopportare, motore | ||
| Evidenziare: | taglio idraulico del fascio dell'oscillazione 3.3t,Taglio idraulico 3.3t del fascio dell'oscillazione,tagli idraulici del fascio dell'oscillazione di serie di 3.3t qc12y |
||

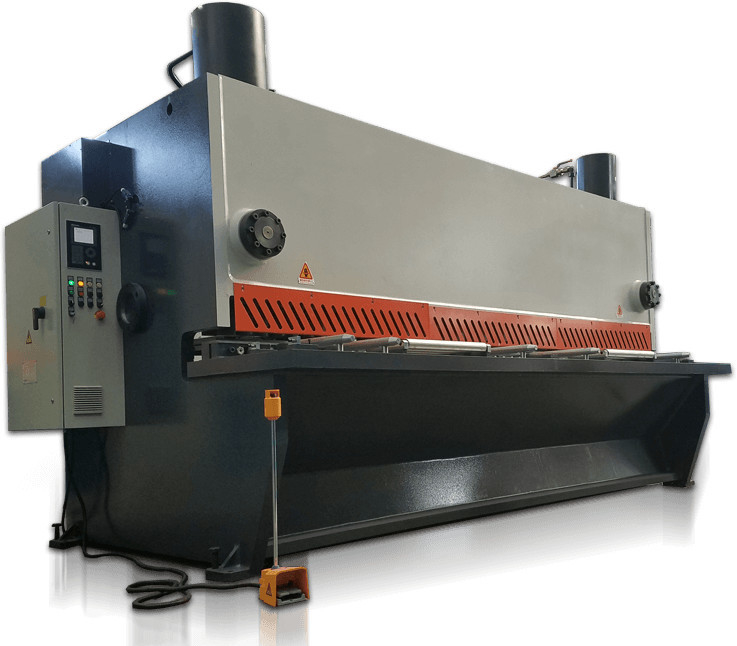

lama di taglio della macchina di CNC del taglio di 8mmX3200mm dello strato del fascio di piastra metallica idraulico dell'oscillazione
●La macchina impiega dal il fascio guidato da idraulica dell'oscillazione, la struttura saldata del piatto d'acciaio ed il cilindro basato del ritiro dell'accumulatore con l'operazione costante ed affidabile. ad adeguamento basato a indicatore del ● della lacuna della lama è conveniente e veloce. Il ● la macchina è fornito dell'accensione del dispositivo di allineamento ed usa il controllo stepless per il colpo del portautensili alto. Il ● la macchina utilizza il recinto della protezione per l'operazione sicura. Dispositivo del visualizzatore digitale del ● per la dimensione del calibro posteriore e dei tempi a disposizione di taglio.
La struttura completamente saldata adottata, lo sforzo eliminato vibrazione, l'alta rigidità, l'idraulico di azionamento, il sistema di ritorno del cilindro dell'azoto, il dispositivo di regolazione robusto e durevole, della lama di lacuna e l'aggiustamento di precisione possono essere azionati facilmente, linea d'ombra per il buon taglio, cellule fotoelettriche alle parti posteriori delle macchine come guardia della protezione all'operatore e l'altra gente, il colpo del backgauge sarà controllato ed indicato da E21 NC, il backgauge viene con il contenitore di riduttore
Il singolo o colpo continuo è alla vostra opzione, la porta elettrica aperta, macchina smetterà di lavorare, serbatoio dell'olio e porta di gabinetto elettrica prossimi con le guarnizioni di gomma, gola prossima con la copertura
La piastra di sostegno anteriore prossima con le palle, così, facilita alimentare il piatto
| modello | lunghezza di taglio (millimetri) | tagliando spessore (45 Kgs/mm2) | taglio dello spessore (70kkgs/mm2 | angolo di inclinazione (fisso) | No. dei colpi/min | profondità della gola | No. di mantengono le prese | stroek posteriore del calibro |
dimensione posteriore del calibro (X) (mini striscia tagliente) |
potere del motore (Chilowatt) |
capacità dell'olio | *width del length*height | altezza sotto il pavimento | peso approssimativo (t) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
