Dettagli:
|
| TAGLIATRICE DEL PIATTO: | TAGLIO IDRAULICO DI CNC | Tensione: | 220V/380V |
|---|---|---|---|
| Dimensione (L*W*H): | 3900*2150*2250,3850*1990*2050mm | Larghezza di taglio massima (millimetri): | 3200, 4000,6000,2500 |
| Punti di vendita chiave: | Alta precisione, alta produttività, | nome: | macchina di taglio |
| Sistema di controllo: | Controllo di Estun E21 NC | Nome di prodotto: | macchina di taglio idraulica di CNC |
| Tipo: | Tagliatrice della lamina di metallo | ||
| Evidenziare: | macchine di taglio del piatto idraulico 3.3t,Macchina di taglio 3.3t di NC del piatto,macchina di taglio di NC del piatto 3.3t |
||

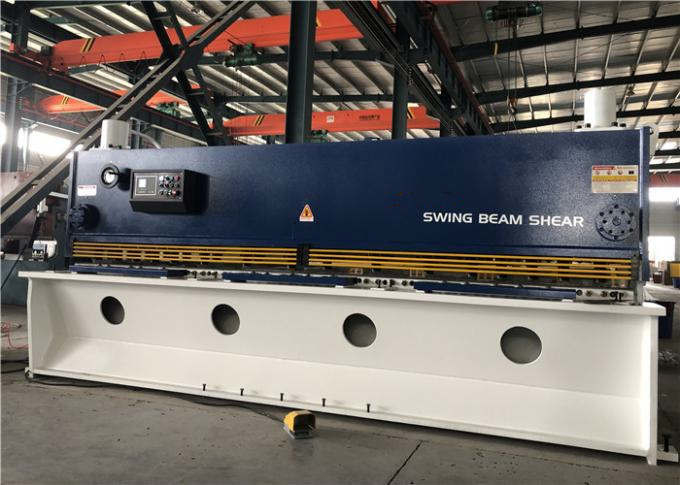

MACCHINA IDRAULICA SC-8X3200, buona macchina del taglio dei prezzi, macchina di taglio del TAGLIO di CNC della ghigliottina
seconda generazione 1.The di taglio.
costruzione del piatto d'acciaio 2.Welded, riscaldante per eliminare sforzo, con rigidità ad alta resistenza e buona.
3.Advanced ha integrato il circuito idraulico con e la qualità eccellente di reliabitity.
4.Rapidly, esattamente e convenientemente regolando la rimozione della lama dal motore
l'angolo di inclinazione regolabile 5.The può minimizzare la deformazione del piatto.
6.As il fascio tagliente è stato progettato in struttura interno-propensa, è facile affinchè i piatti cadesse e l'accuratezza dei prodotti può anche essere garantita.
7.Shearing nelle sezioni, taglio della linea d'ombra.
8.Counter per il calibro posteriore motorizzato.
dispositivo di sostegno 9.Back (facoltativo).
La struttura completamente saldata adottata, lo sforzo eliminato vibrazione, l'alta rigidità, l'idraulico di azionamento, il sistema di ritorno del cilindro dell'azoto, il dispositivo di regolazione robusto e durevole, della lama di lacuna e l'aggiustamento di precisione possono essere azionati facilmente, linea d'ombra per il buon taglio, cellule fotoelettriche alle parti posteriori delle macchine come guardia della protezione all'operatore e l'altra gente, il colpo del backgauge sarà controllato ed indicato da E21 NC, il backgauge viene con il contenitore di riduttore
Il singolo o colpo continuo è alla vostra opzione, la porta elettrica aperta, macchina smetterà di lavorare, serbatoio dell'olio e porta di gabinetto elettrica prossimi con le guarnizioni di gomma, gola prossima con la copertura
La piastra di sostegno anteriore prossima con le palle, così, facilita alimentare il piatto
| modello | lunghezza di taglio (millimetri) | tagliando spessore (45 Kgs/mm2) | taglio dello spessore (70kkgs/mm2 | angolo di inclinazione (fisso) | No. dei colpi/min | profondità della gola | No. di mantengono le prese | stroek posteriore del calibro |
dimensione posteriore del calibro (X) (mini striscia tagliente) |
potere del motore (Chilowatt) |
capacità dell'olio | *width del length*height | altezza sotto il pavimento | peso approssimativo (t) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
