Dettagli:
|
| TAGLIATRICE DEL PIATTO: | TAGLIO IDRAULICO DI CNC | Tensione: | 380V, 220V, 380V, 400V, personalizzabile |
|---|---|---|---|
| Dimensione (L*W*H): | 3860x1700x1700mm, 3900*2150*2250,3850*1990*2050mm | Larghezza di taglio massima (millimetri): | 3200, 4000,6000,2500 |
| Punti di vendita chiave: | Alta precisione, risparmio energetico | Nome: | macchina di taglio idraulica della lamiera sottile del fascio dell'oscillazione, prezzo della macchi |
| Sistema di controllo: | Estun o Cybelec o Delam, E21S, Estun, E21/DAC360 | Taglio del materiale: | Alluminio del acciaio al carbonio di acciaio inossidabile del metallo, metallo. |
| Nome di prodotto: | macchina di taglio idraulica di CNC, macchina idraulica del taglio, macchina di taglio dell'oscillaz | Tipo: | QC12K-8x3200, taglio del fascio dell'oscillazione, ghigliottina idraulica del fascio dell'oscillazio |
| Evidenziare: | Macchina di taglio di QC12Y Nc,Taglio di macchina di taglio di Nc 4000mm,macchina di taglio idraulica di nc |
||

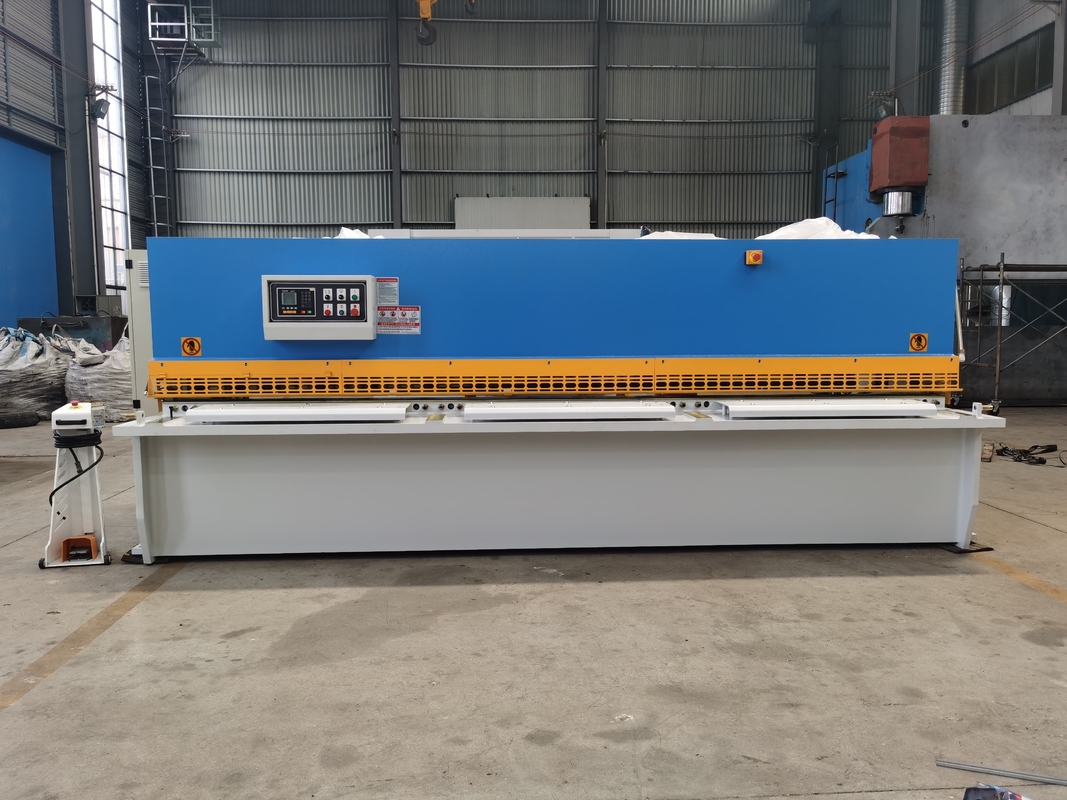

MACCHINA IDRAULICA SC-6X3200, CELLULE FOTOELETTRICHE del TAGLIO di NC alla GUARDIA POSTERIORE del RECINTO, SHEET0 SCIVOLANTE, sbocco di fabbrica
La macchina adotta la struttura della saldatura di lamiera d'acciaio.
la struttura adotta l'analisi agli'elementi finiti e la progettazione.
l'invecchiamento di vibrazione elimina il ricciolo interno.
in modo che la fusoliera sia stabile ed affidabile.
La ruota della guida di scorrimento di sostegno da tre punti può eliminare la lacuna di sostegno e migliorare l'accuratezza di taglio.
L'angolo di taglio del portautensile può essere regolato in certa gamma.
quale può ridurre la deformazione del materiale di taglio allo stato ideale e tosare la lamiera sottile spessa eccellente.
La struttura completamente saldata adottata, lo sforzo eliminato vibrazione, l'alta rigidità, l'idraulico di azionamento, il sistema di ritorno del cilindro dell'azoto, il dispositivo di regolazione robusto e durevole, della lama di lacuna e l'aggiustamento di precisione possono essere azionati facilmente, linea d'ombra per il buon taglio, cellule fotoelettriche alle parti posteriori delle macchine come guardia della protezione all'operatore e l'altra gente, il colpo del backgauge sarà controllato ed indicato da E21 NC, il backgauge viene con il contenitore di riduttore
Il singolo o colpo continuo è alla vostra opzione, la porta elettrica aperta, macchina smetterà di lavorare, serbatoio dell'olio e porta di gabinetto elettrica prossimi con le guarnizioni di gomma, gola prossima con la copertura
La piastra di sostegno anteriore prossima con le palle, così, facilita alimentare il piatto
| modello | lunghezza di taglio (millimetri) | tagliando spessore (45 Kgs/mm2) | taglio dello spessore (70kkgs/mm2 | angolo di inclinazione (fisso) | No. dei colpi/min | profondità della gola | No. di mantengono le prese | stroek posteriore del calibro |
dimensione posteriore del calibro (X) (mini striscia tagliente) |
potere del motore (Chilowatt) |
capacità dell'olio | *width del length*height | altezza sotto il pavimento | peso approssimativo (t) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
